管道模型，也是我们在建模中经常遇到的，

那么如何快速做出一个管道模型呢？

CINEMA 4D入门 (11)：C4D 细分曲面扫描建模建一个U型管道 - R站|学习使我快乐！ - 1

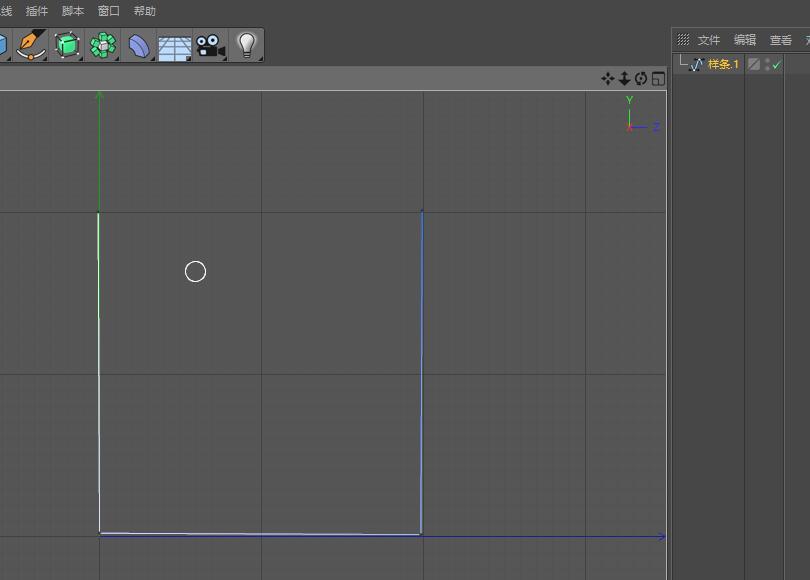

首先我们用样条画笔工具，在右试图中，花一条 U 型线。
CINEMA 4D入门 (11)：C4D 细分曲面扫描建模建一个U型管道 - R站|学习使我快乐！ - 2

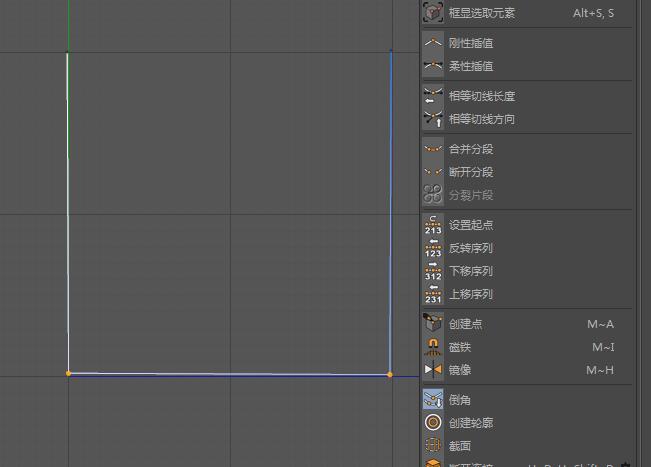

然后切换点模式，选中左右两个转角的点。--右键--倒角。
CINEMA 4D入门 (11)：C4D 细分曲面扫描建模建一个U型管道 - R站|学习使我快乐！ - 3

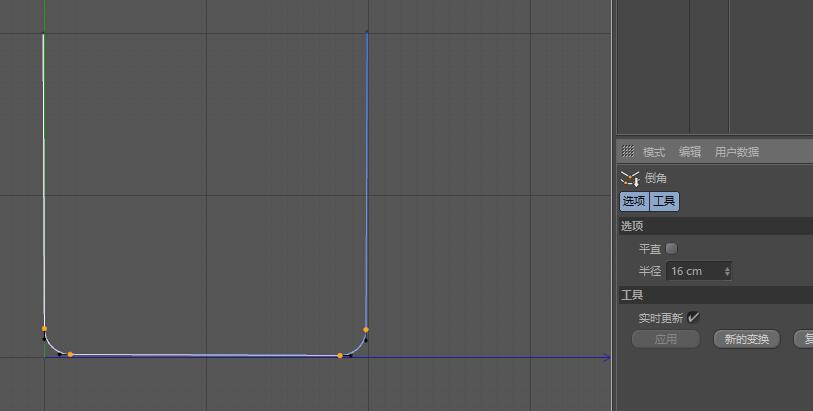

这样就可以在点上左右拖动出倒角，或者在右边的属性面板上设置值。 CINEMA 4D入门 (11)：C4D 细分曲面扫描建模建一个U型管道 - R站|学习使我快乐！ - 4

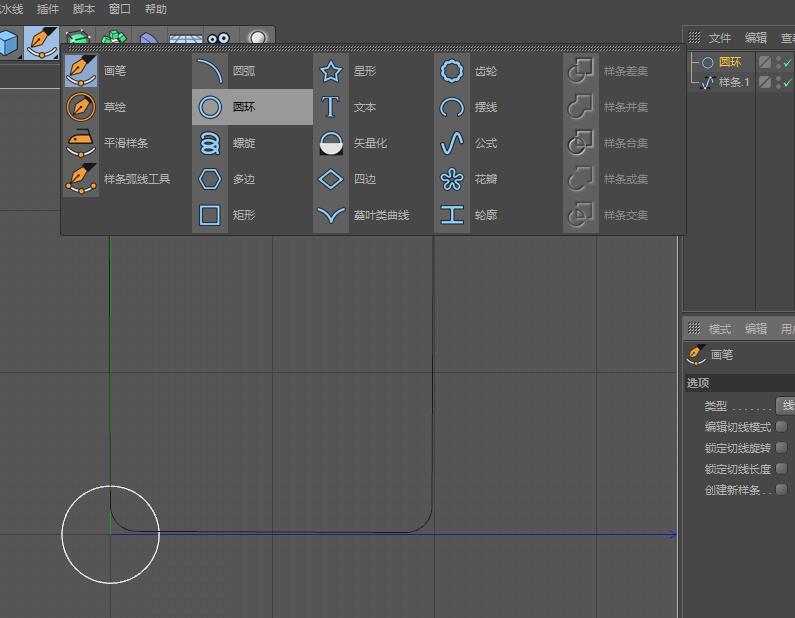

接着，选在画面工具下的圆环，切记是画笔工具下的，不是立方体下面那个圆环。 CINEMA 4D入门 (11)：C4D 细分曲面扫描建模建一个U型管道 - R站|学习使我快乐！ - 5

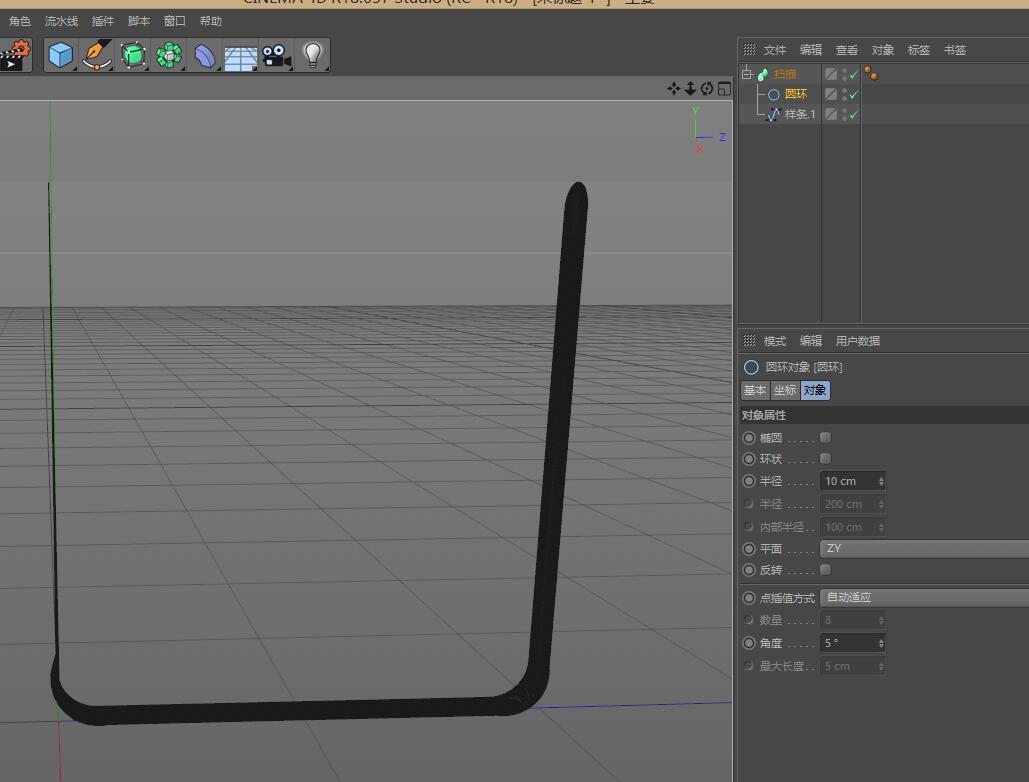

调节圆环半径大小，添加扫描，将圆环和样条放在扫描下面，不过似乎不是我们想要的， CINEMA 4D入门 (11)：C4D 细分曲面扫描建模建一个U型管道 - R站|学习使我快乐！ - 6

这里需要修改圆环平面方向 ZY 改成 XY，具体根据实际操作来。辣么，一个 U 型管就做好了！

不要急，下面还有两个小技巧。 CINEMA 4D入门 (11)：C4D 细分曲面扫描建模建一个U型管道 - R站|学习使我快乐！ - 7

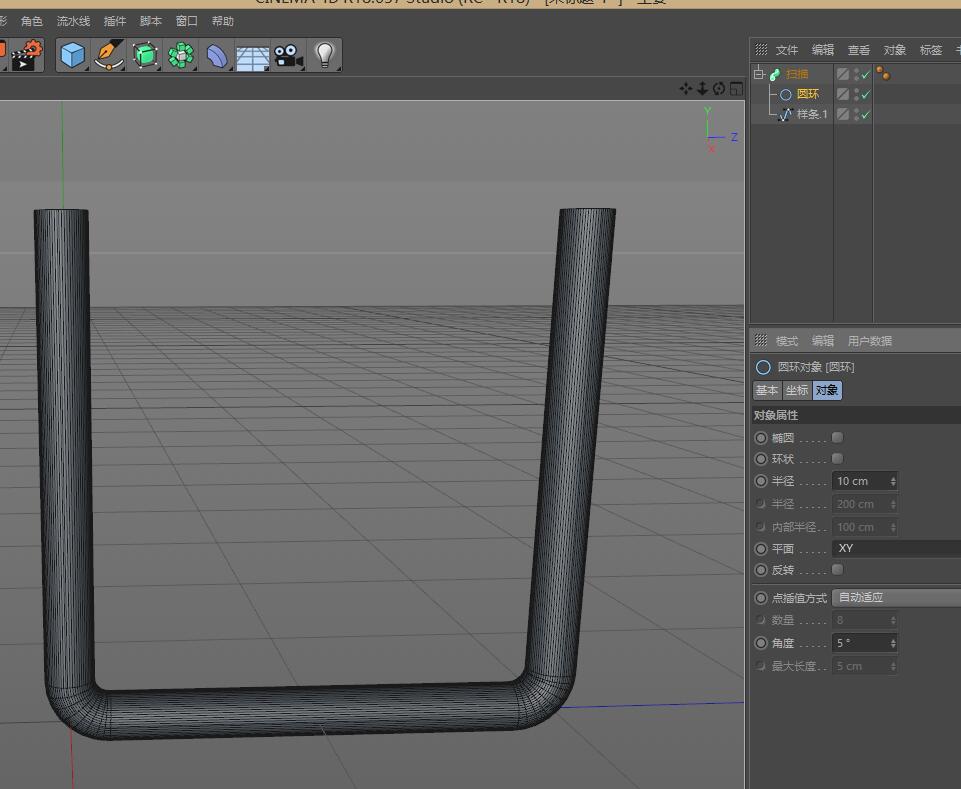

tips：调节样条的角度，可以增加或减少转角切线的数量。 CINEMA 4D入门 (11)：C4D 细分曲面扫描建模建一个U型管道 - R站|学习使我快乐！ - 8

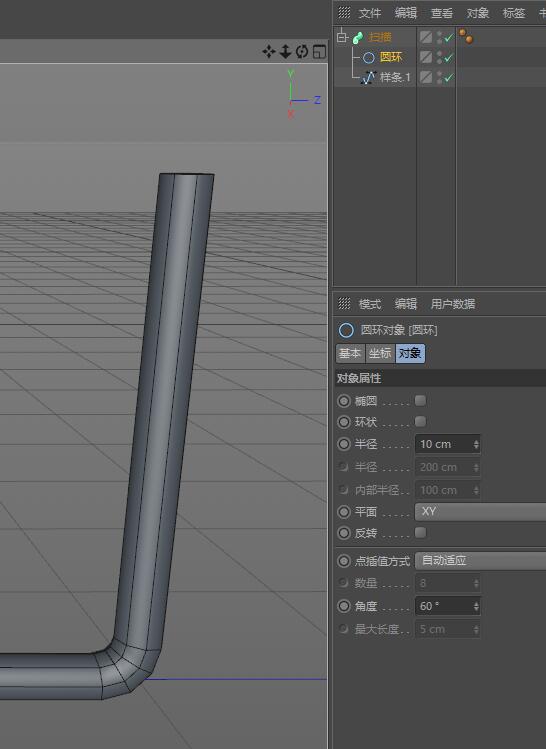

tips：调节圆环的角度，可以修改圆环的面数。
