CINEMA 4D入门 (32):C4D 骨骼绑定 之 关节控制器

绑定 Mr.R 2年前 (2017-09-14) 12324次浏览 已收录 5个评论 扫描二维码

好不容易画好了骨骼,被告知还无法愉快的玩耍你的角色动画,duang的一下,,,蒙蔽了。

CINEMA 4D入门 (32):C4D 骨骼绑定 之 关节控制器 - R站|学习使我快乐! - 1

关节的默认节点实际上只是个点,而且非常小,在对模型蒙皮之后,根本无法好好的选中他们,

所以我们就需要建立关节控制器,来对这些关节点进行控制。

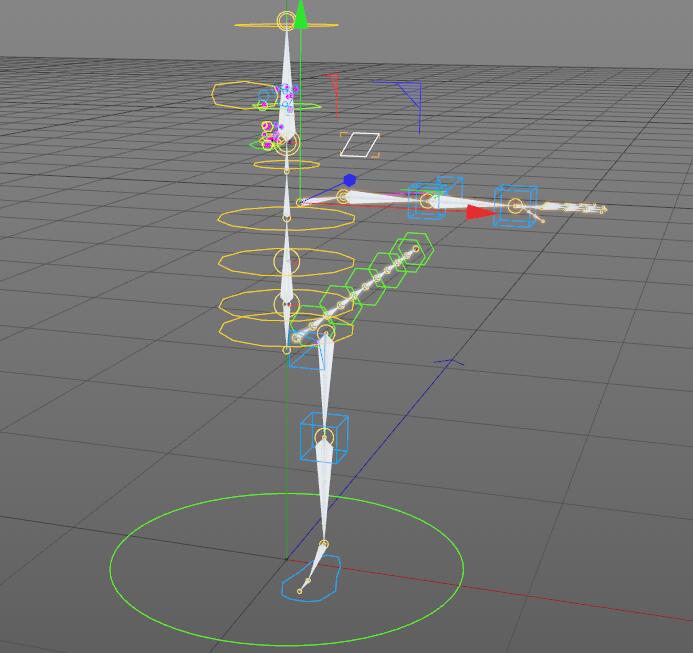

如上图的圆圈、六角形、八角形、角锥、立方体等各种样条,就是节点控制器。

之前我们在学习IK绑定、极向量的时候,C4D会自动帮我们建立好一个控制器,

辣么,我们也可以通过插件来建立控制器 Cineversity Premium Rig It Scripts,请移步到: http://www.btbat.com/1539.html

剩下的就是不得不自己手动绑定控制器了,,,苦逼的差事啊。。。



CINEMA 4D入门 (32):C4D 骨骼绑定 之 关节控制器 - R站|学习使我快乐! - 2

下面就以建立一个足部控制器为栗,

这个大腿关节如图所示,并且在大腿骨和脚踝建立了IK绑定,并拥有了膝盖的IK控制器,不懂得回顾一下前面的教程。

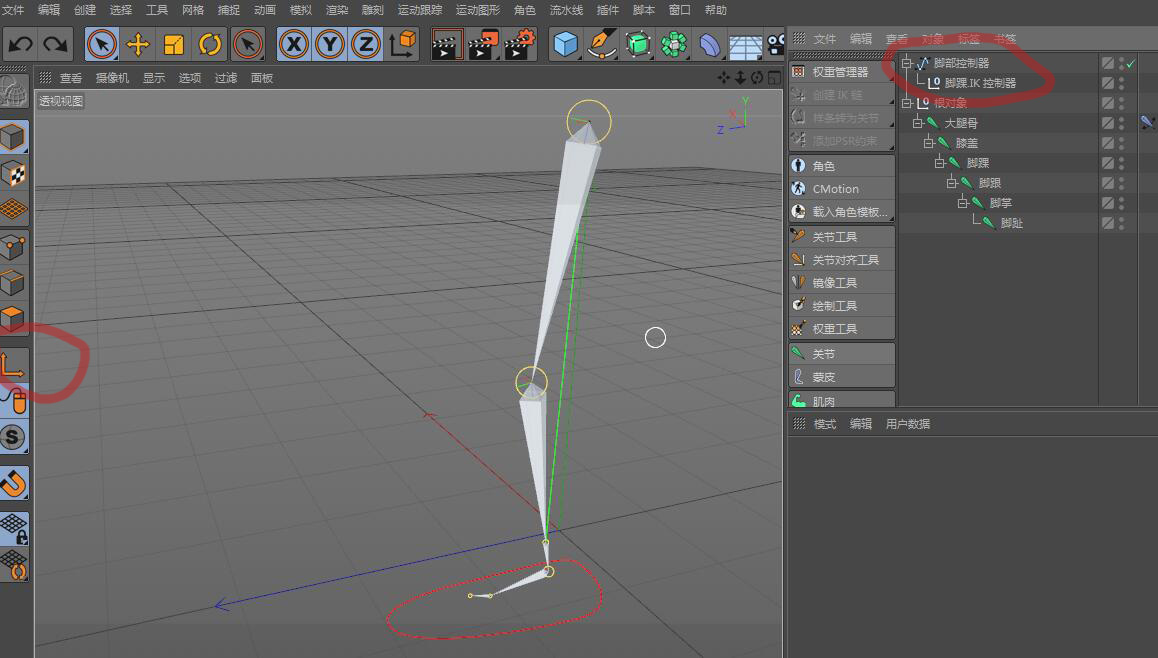

首先用样条工具画一个脚底的形状随意,上图红线部分。并重命名为脚部控制器。并放置在脚底位置。

CINEMA 4D入门 (32):C4D 骨骼绑定 之 关节控制器 - R站|学习使我快乐! - 3

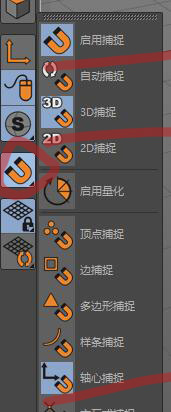

好下面真正关键的操作来了,,,第一步启用捕捉功能,打开3D捕捉,轴心捕捉。CINEMA 4D入门 (32):C4D 骨骼绑定 之 关节控制器 - R站|学习使我快乐! - 4

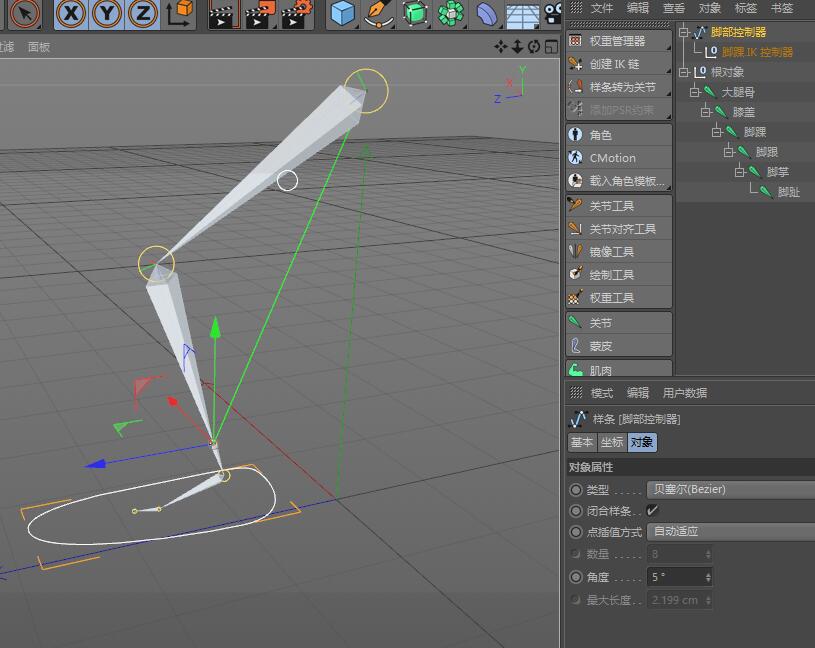

点击脚部控制器对象,,,开启轴心修改,,,移动脚部控制器的轴心,利用捕捉,捕捉到脚踝处。。。

CINEMA 4D入门 (32):C4D 骨骼绑定 之 关节控制器 - R站|学习使我快乐! - 5

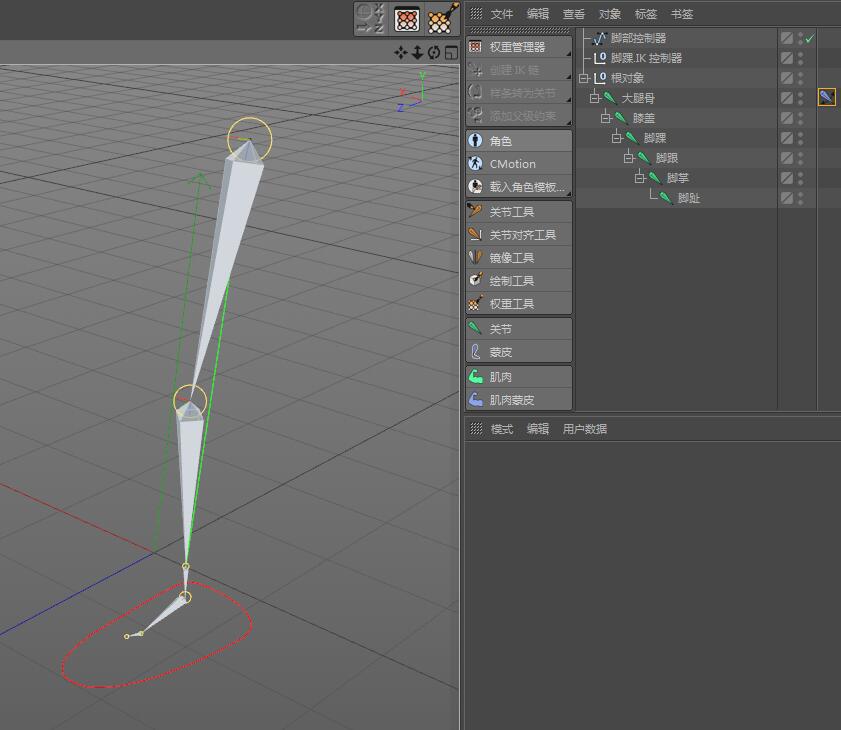

最后,关闭轴心修改,将脚踝的IK控制器放置到脚部控制器的下面,一个简单的脚部控制器,就建立OK了!!!

CINEMA 4D入门 (32):C4D 骨骼绑定 之 关节控制器 - R站|学习使我快乐! - 6

那么我们移动一下这个脚部控制器试试。。。



TIPS:修改轴心,是确保控制器操作的位置是在脚踝处。

TIPS:利用层级关系,将脚踝IK控制器,放在脚部控制器下面,这样脚步控制器就可以带动脚踝IK控制器一起运作。
