Arnold(C4DToA)阿诺德渲染教程(24) – 贴图纹理节点 image

Arnold(C4DtoA) Mr.R 2年前 (2017-11-03) 4626次浏览 已收录 2个评论 扫描二维码

Arnold(C4DToA)阿诺德渲染教程(24) – 贴图纹理节点 image - R站|学习使我快乐! - 1

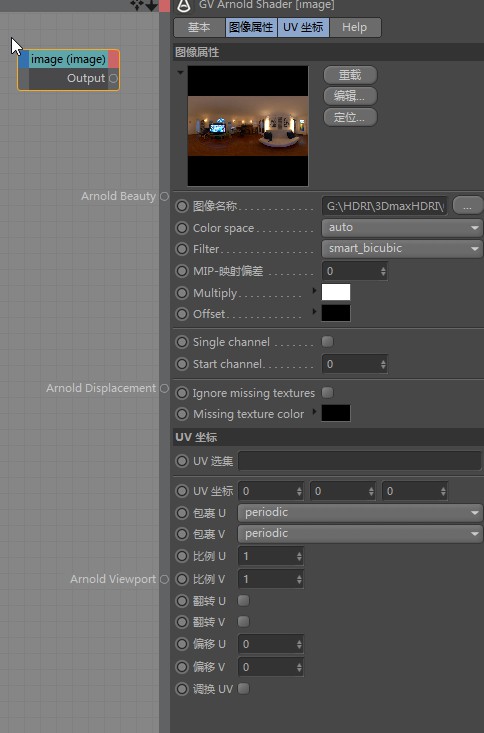

“图像”节点是一个颜色着色器,可以使用指定的图像文件执行纹理映射。您可以控制此帧在曲面上的位置、大小和旋转。您可以控制如何使用缩放 UV、翻转、包裹和交换属性在帧内平铺纹理。





filename
图像文件名。支持 UDIM 标记功能。由于效率原因,如果链接 image.filename,则不支持 UDIM 替换。



color_space
自动生成 .tx 纹理时要用于线性化的颜色空间。

可以指定纹理假定位于的颜色空间。内置值为 linear、sRGB 和 Rec709。

默认值“auto”会将 sRGB 用于整数(8 位或 16 位)格式,将 linear 用于其他格式。



filter
用于过滤渲染的图像文件的纹理元素插值方法。

“立方”(Cubic)速度较慢,但更平滑,“最近”(Closest)速度更快,但放大时呈块状。

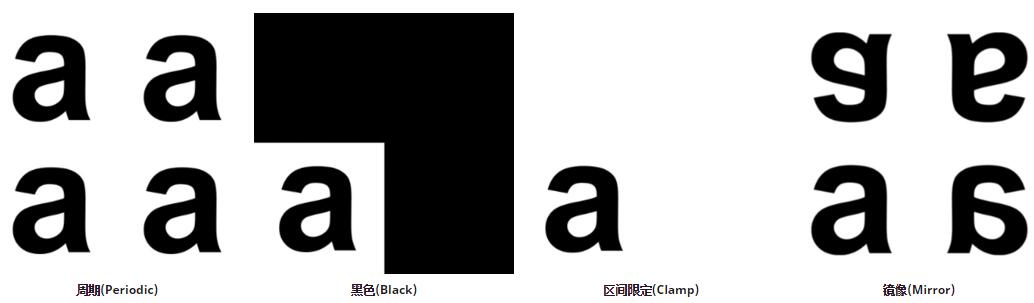

swrap
控制纹理如何在一个大型曲面的 U 方向上重复。

在“周期”(Periodic)、“黑色”(Black)、“钳制”(Clamp)、“镜像”(Mirror)和“文件”(File)中选择。

默认包裹模式是“周期”(Periodic)。平铺(UDIM 等)的默认包裹模式是“镜像”(Mirror)。请参见下文。

Arnold(C4DToA)阿诺德渲染教程(24) – 贴图纹理节点 image - R站|学习使我快乐! - 2

twrap
控制纹理如何在一个大型曲面的 V 方向上重复。

在“周期”(Periodic)、“黑色”(Black)、“钳制”(Clamp)、“镜像”(Mirror)和“文件”(File)中选择。

默认包裹模式是“周期”(Periodic)。平铺(UDIM 等)的默认包裹模式是“镜像”(Mirror)。



“文件”(File)包裹模式使用文件本身编码的包裹设置(仅适用于 OpenEXR 文件)。

这有助于保留有关纹理如何在不需要随后手动更正的情况下包裹的信息。

在某些情况下,“文件”(File)模式可以阻止边。为使其生效,您需要在使用“maketx”生成 Mipmap 时做出正确的选择。

以下示例显示了用作经纬度天顶的 OpenEXR 文件,其文件包裹模式设置为“周期(Periodic),钳制(Clamp)”。
使用此模式生成 Mipmap 可避免在球体的极点出现瑕疵。
当您将包裹模式保留为默认值(周期(Periodic),周期(Periodic))时,您可以在球体的顶部看到一个点。
但是,如果将包裹模式设置为“文件”(File)时(并使用在元数据中具有正确包裹模式的文件),该点将不再可见。

sscale
缩放图像。

tscale
缩放图像。

sflip
在水平方向翻转(镜像)图像。

tflip
在垂直方向翻转(镜像)图像。

swap_st
交换轴。

single_channel
只读取并输出图像的第一个通道(通常为 R)。

可通过定义“起始通道”(Start Channel)强制输出其他通道。

start_channel
允许对查找通道进行偏移。

mipmap_bias
Mipmap 偏移会偏移进行图像采样的计算 Mipmap 级别。

负值会强制使用较大的 Mipmap 级别(图像较清晰);

正值会强制使用较小的 Mipmap 级别(图像较模糊)。

multiply
用常数乘以图像。

offset
均匀地暗化或亮化纹理。

uvset
用于对图像进行采样的具有 UV 集名称的字符串。默认情况下,当 UV 集参数为空时,将使用多边形网格中的主 UV 集。示例:如果您在名为“UVset2”的多边形网格节点中创建了 UV 集,那么您可以将 UV 集设置为“UVset2”来使用此 UV 集。

uvcoords
如果 UV 坐标被链接到着色器,参数的求值将被用作 UV 坐标来对图像进行采样,而不是使用多边形网格坐标。在此情况下不会计算纹理导数,因而会降低纹理贴图性能,尤其是在使用很多高分辨率纹理的场景中。

soffset
朝 U 向偏移图像。此偏移在缩放、翻转或交换 S 和 T 坐标之前进行。

toffset
朝 V 向偏移图像。此偏移在缩放、翻转或交换 S 和 T 坐标之前进行。

ignore_missing_textures
如果未找到与 UDIM 平铺对应的文件,则默认情况下渲染将生成错误并且不再继续。如果选中此选项,将不会生成错误,但是会显示“缺少纹理颜色”(missing texture color)。

missing_texture_color
如果未找到与 UDIM 平铺对应的文件,并且选中了“忽略缺少的纹理”(ignore missing textures),则显示此颜色。
