Gobo 过滤器连接到聚光灯。

Gobo 过滤器只能与聚光灯结合使用。

在剧院舞台照明下,gobo(也称为“cookie”,即 Cucoloris 的行业叫法)是一个带孔的金属薄片,用来将光束分成更自然的不规则图案(例如树叶等)。

在计算机图形领域,gobo 有时指代“滑动投影仪”(有时也称为“投影灯”,但请注意,在 Arnold 中,gobo 不是光源本身,而是应用于聚光灯光源的过滤器)。

任何纹理贴图或程序着色器都可通过灯光投影。

Arnold(C4DToA)阿诺德渲染教程(31) – 聚光灯过滤器 gobo - R站|学习使我快乐! - 3

右图使用Gobo过滤器的效果



Arnold(C4DToA)阿诺德渲染教程(31) – 聚光灯过滤器 gobo - R站|学习使我快乐! - 4

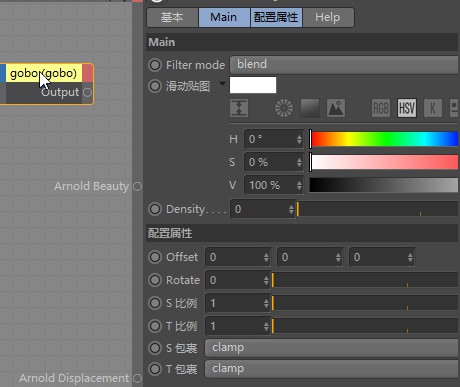

节点参数说明:

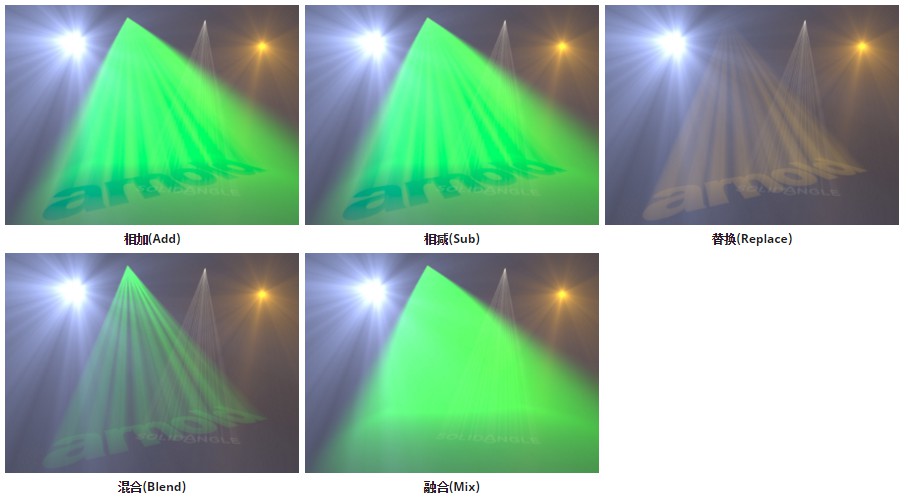

filter_mode
用于将 gobo 滑动贴图与灯光输出结合起来的混合方程式。

“混合”(Blend)会创建默认 gobo 效果。

“替换”(Replace)会在聚光灯基础上倍增滑动贴图。

“相加”(Add)会在 gobo 基础上倍增聚光灯。

“相减”(Sub)会反转滑动贴图的 RGB 值。

“融合”(Mix)会在聚光灯和滑动贴图之间对结果进行均匀地平均处理。



Arnold(C4DToA)阿诺德渲染教程(31) – 聚光灯过滤器 gobo - R站|学习使我快乐! - 5

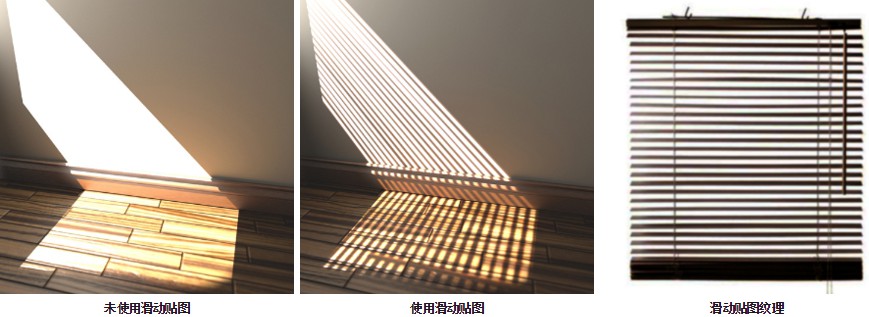

slidemap

Arnold(C4DToA)阿诺德渲染教程(31) – 聚光灯过滤器 gobo - R站|学习使我快乐! - 6
用来创建 gobo 效果的纹理贴图。



rotate
旋转纹理图像。

offset
用来偏移滑动贴图方向的 UV 坐标值。

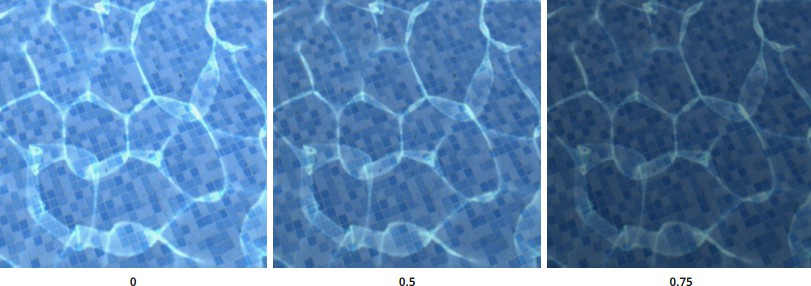

density

Arnold(C4DToA)阿诺德渲染教程(31) – 聚光灯过滤器 gobo - R站|学习使我快乐! - 7
控制 gobo 的密度。值越高,gobo 越不透明,通过的灯光也越少。



sscale
在 S 方向缩放用于滑动贴图的纹理。

tscale
在 T 方向缩放用于滑动贴图的纹理。

swrap
控制 2D 纹理贴图如何在曲面的 S 方向上重复。

twrap
控制 2D 纹理贴图如何在曲面的 T 方向上重复。
