Arnold(C4DToA)阿诺德渲染教程(32) – 聚光灯挡光板 barndoor

Arnold(C4DtoA) Mr.R 2年前 (2017-11-03) 1972次浏览 已收录 2个评论 扫描二维码

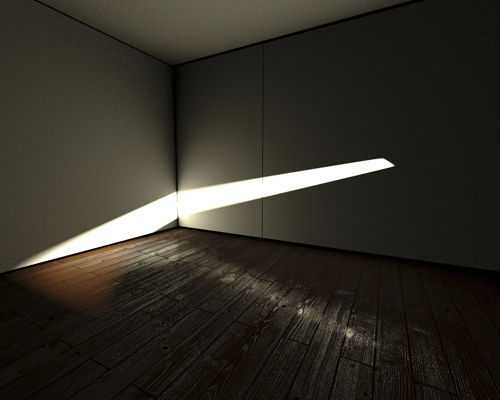

Arnold(C4DToA)阿诺德渲染教程(32) – 聚光灯挡光板 barndoor - R站|学习使我快乐! - 1



此灯光过滤器只能与聚光灯结合使用。

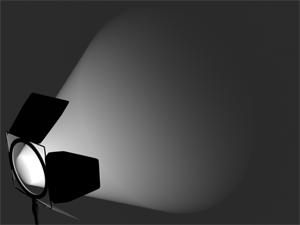

挡光板是连接到灯光开口侧面的不透明可移动面板。

它们通常在剧院和电影照明场景下使用,用于对光束形状进行进一步的控制。

此挡光板过滤器引入了四个挡光板翻板。

每个挡光板翻板都有三个参数。

前两个参数控制翻板两端在灯光面的位置。

第三个参数(“边”(Edge))控制边的柔和度。

相关位置指的是距相应边的距离。

边柔和度是一种渐变宽度。

渐变从挡光板边上的 1(全开)开始,并根据边宽度在聚光灯周长方向逐渐减小为 0。

例如,坐标为“0.25, 0.25”且边为 0.125 的翻板将在 0.25 处恰好“打开”,并在 0.375 处恰好“关闭”。

边效果从挡光板边缘开始,并一直朝外(*而不是*朝内)延伸。



Arnold(C4DToA)阿诺德渲染教程(32) – 聚光灯挡光板 barndoor - R站|学习使我快乐! - 2

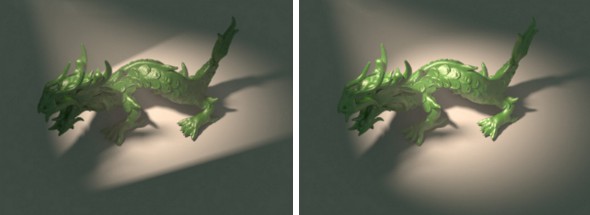

左边使用挡光板的效果



barndoor_top_left
将顶部翻板的左侧边角沿灯光面移动。

barndoor_top_right
将顶部翻板的右侧边角沿灯光面移动。

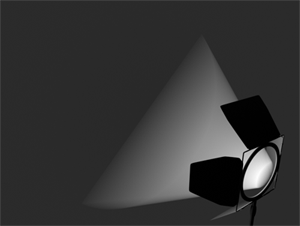

Arnold(C4DToA)阿诺德渲染教程(32) – 聚光灯挡光板 barndoor - R站|学习使我快乐! - 3



barndoor_top_edge
控制顶部翻板的边缘柔和度。
Arnold(C4DToA)阿诺德渲染教程(32) – 聚光灯挡光板 barndoor - R站|学习使我快乐! - 4
barndoor_right_top
将右侧翻板的顶部边角沿灯光面移动。



barndoor_right_bottom
将右侧翻板的底部边角沿灯光面移动。

barndoor_right_edge
控制右侧翻板的边缘柔和度。

barndoor_bottom_left
将底部翻板的左侧边角沿灯光面移动。

barndoor_bottom_right
将底部翻板的右侧边角沿灯光面移动。

barndoor_bottom_edge
控制底部翻板的边缘柔和度。

barndoor_left_top
将左侧翻板的顶部边角沿灯光面移动。

barndoor_left_bottom
将左侧翻板的底部边角沿灯光面移动。

barndoor_left_edge
控制左侧翻板的边缘柔和度。
