OctaneRender渲染器入门教程(21):节点基础 Textures部分讲解1

Octane 萌薪 2年前 (2018-01-15) 8055次浏览 已收录 23个评论 扫描二维码

在OC节点编辑器里面分别有Textures(纹理)、Generators(生成)、Mapping(映射)、Other(其他)、Emissions(发光)、Medium(介质)和C4D。

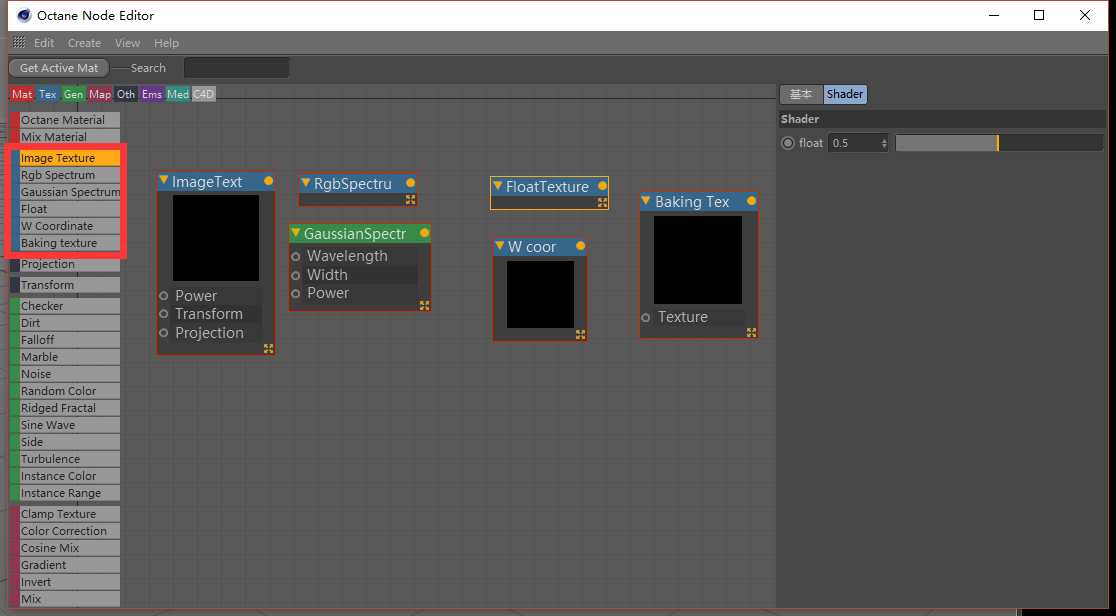

Textures部分节点主要有:Image Texture(图像纹理)、RGB Spectru(RGB光谱)、Gaussian Spectur(高斯光谱)、Float(浮动)、W Coordinate(世界坐标)、Baking Texture(烘焙贴图).OctaneRender渲染器入门教程(21):节点基础 Textures部分讲解1 - R站|学习使我快乐! - 1Image Texture(图像纹理)

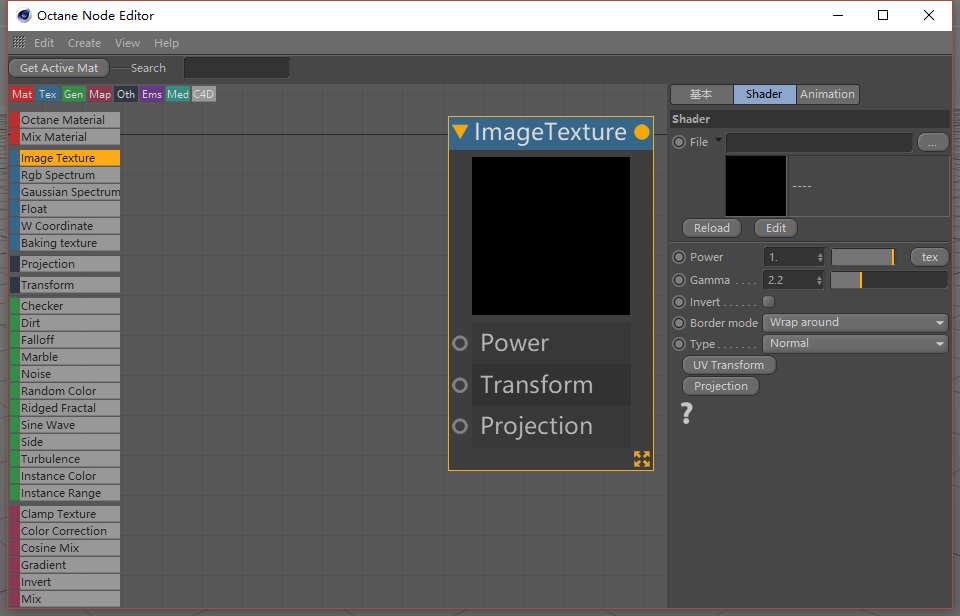

OctaneRender渲染器入门教程(21):节点基础 Textures部分讲解1 - R站|学习使我快乐! - 2

Power(强度):控制了图像的亮度强度。降低该值会使图像在表面上显得较暗,反之则较亮。

Gamma:用于调整图像颜色。Gamma 就是把物理光强和美术灰度做了一个幂函数映射。

Invert(反转):反转纹理的值

Border Mode(边界模式):用于图像覆盖几何体的设置,默认是环绕(wrap around),这意味着图像在图像覆盖范围之外的区域重复。如果设置为白色或黑色,则图像外部的区域将分别为白色或黑色。

Type(图像类型):主要用于节省显存空间,黑白贴图设置成Float会降低显存使用,彩色贴图则需要Normal

OctaneRender渲染器入门教程(21):节点基础 Textures部分讲解1 - R站|学习使我快乐! - 3

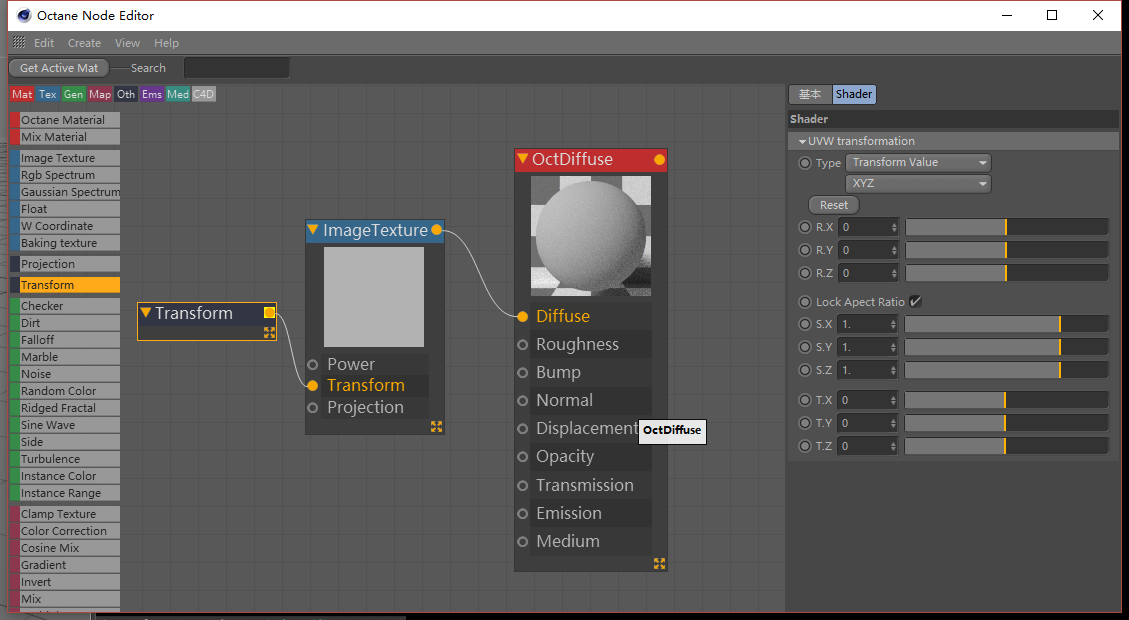

UV Transform (UV变换):如果没有Transform节点连接,默认情况下,图像纹理将使用几何体表面的UV纹理坐标。

可以使用 Transform 对物体表面纹理贴图位置的控制。OctaneRender渲染器入门教程(21):节点基础 Textures部分讲解1 - R站|学习使我快乐! - 4

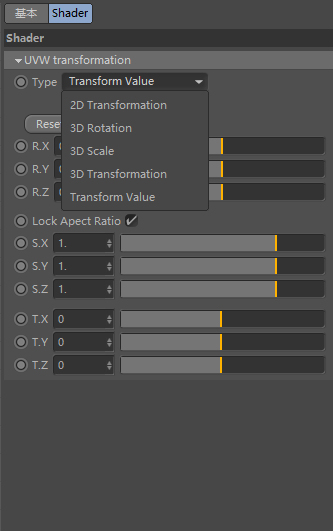

2D Transformation(2D变换):为x和y提供缩放和平移参数

3D Rotation(3D旋转):提供了用于在x,y和z轴控制的旋转值的参数。

3D Scale(3D比例):提供了用于控制在x,y和z值的参数,因为它们涉及到几何体的表面上的纹理地图的比例。

3D Transformation(3D变换):为所有三个轴提供旋转,缩放和平移的参数。还有一个用于选择旋转顺序的不同轴组合的参数。

Transform Value(变换值):类似于“ 3D变换”节点。但是,它不提供任何输入。

OctaneRender渲染器入门教程(21):节点基础 Textures部分讲解1 - R站|学习使我快乐! - 5

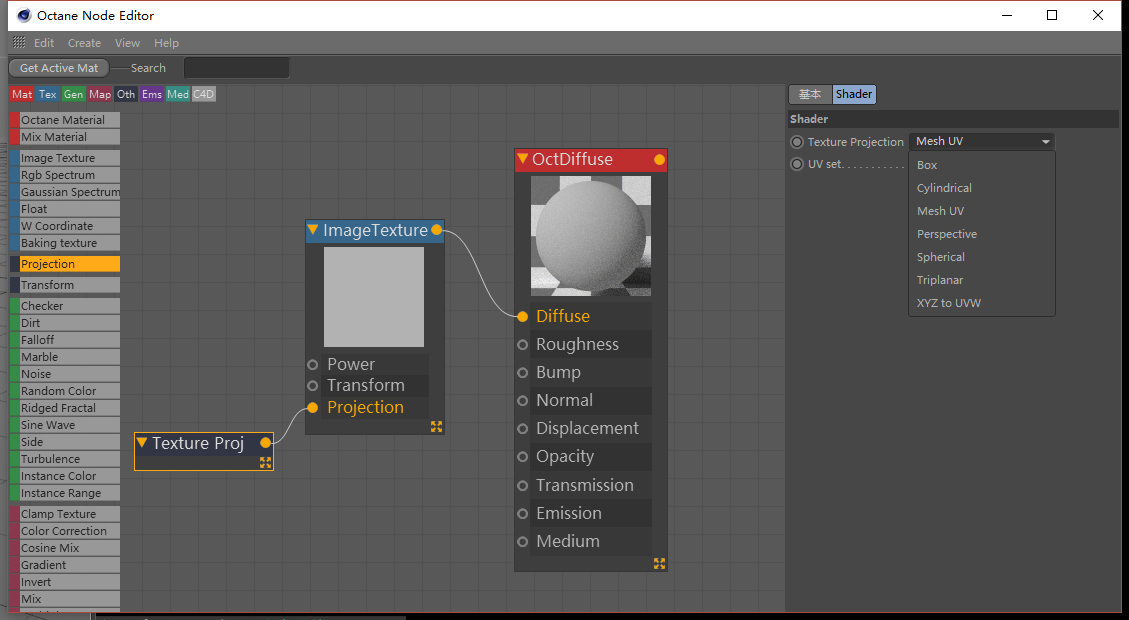

Projection(投射):可用于添加或编辑纹理贴图的现有UV贴图坐标。这些节点不会改变实际的3D模型的UV坐标。只是为贴图应用一个新的UV投影。
