今天有人在群里问不用布尔的话如何在曲面上挤压文字,因为之前朋友恰好说起过这个,所以今天分享出来一起学习。此处请感谢鹏鹏,我只是一个分享者,嘻嘻~

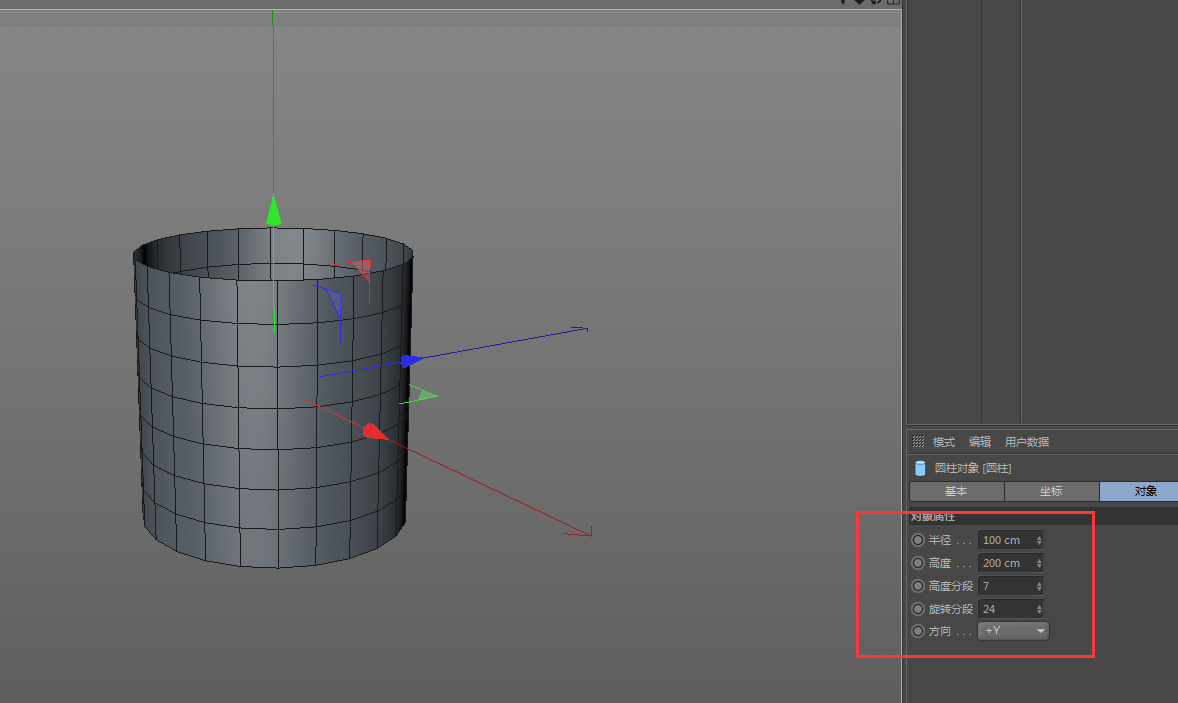

首先我们建立一个圆柱体,把分段数量修改一下,去掉封顶,C 掉(如果你的分段数量不够的话投射后可能会出现 N-gons)

穆他的逆袭之旅——曲面上挤压文字 - R 站|学习使我快乐! - 1

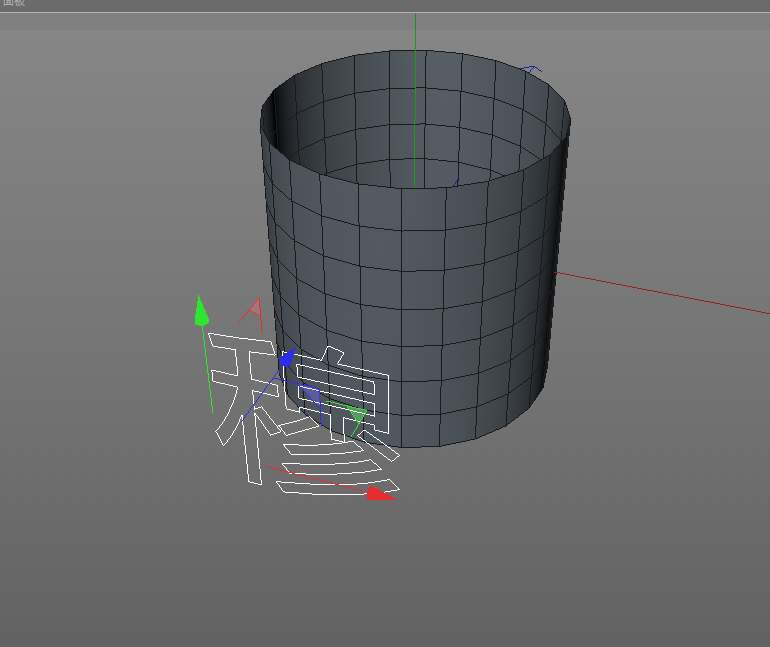

然后建立文本(记得不要让你的文本比圆柱体还大)

把文本 C 掉

穆他的逆袭之旅——曲面上挤压文字 - R 站|学习使我快乐! - 2

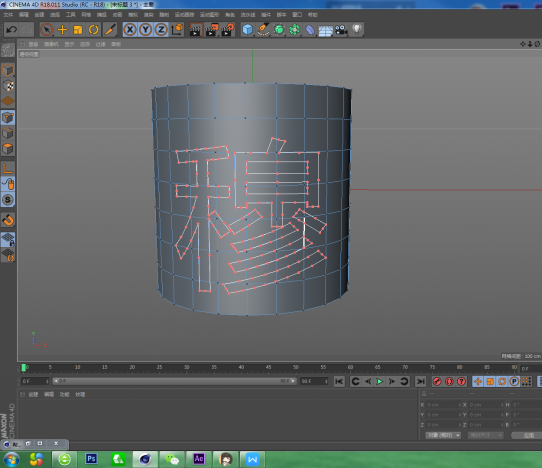

然后右键选择投射样条

穆他的逆袭之旅——曲面上挤压文字 - R 站|学习使我快乐! - 3

然后就是大神操作了!!!

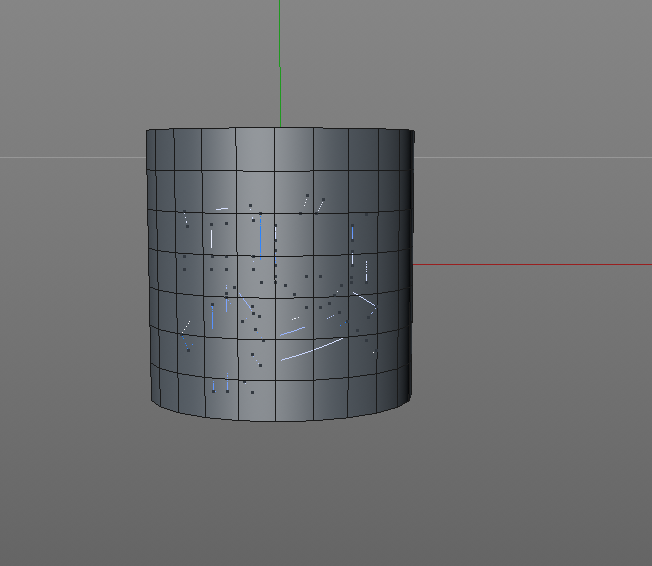

别用切刀一个一个切,在切刀模式下按住 Ctrl,如下图所示就能一刀切出你要的形状

穆他的逆袭之旅——曲面上挤压文字 - R 站|学习使我快乐! - 4

之后就是选中这些面挤压啦~

穆他的逆袭之旅——曲面上挤压文字 - R 站|学习使我快乐! - 5

完美切出想要的形状,但是有两个面的法线反了,自己调调吧
