【R站洪瑞】C4D建模教程:平面内多按钮布线方案

【R 站洪瑞】C4D 建模教程:平面内多按钮布线方案

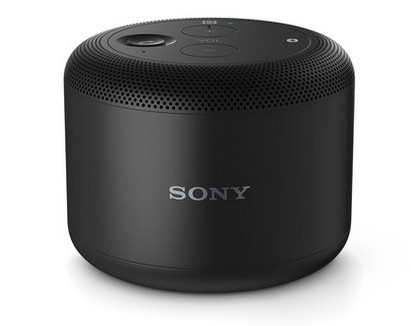

以下图的这个小音箱为例,我们去对顶面按钮布线建模。



【R 站洪瑞】C4D 建模教程:平面内多按钮布线方案



建模方法:

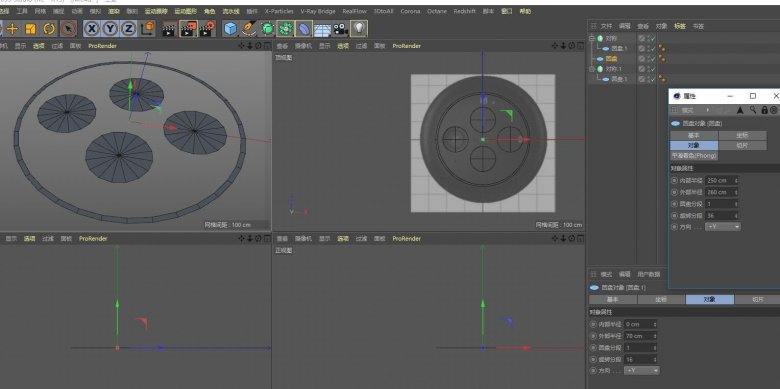

1.由参考图建立圆盘,小圆使用 16 个分段,大圆使用 36 个分段,
PS:如果按照参考图,只建立三个按钮,那么,右边空出来我们就很难去布线,细分之后也会对圆滑产生影响,所以,我们要去对称建立。
由于模型的转角处有很多细小圆孔所以模型的整体分段会很高,这样如果按钮使用 8 个分段,对于外环布线就比较难。

【R 站洪瑞】C4D 建模教程:平面内多按钮布线方案

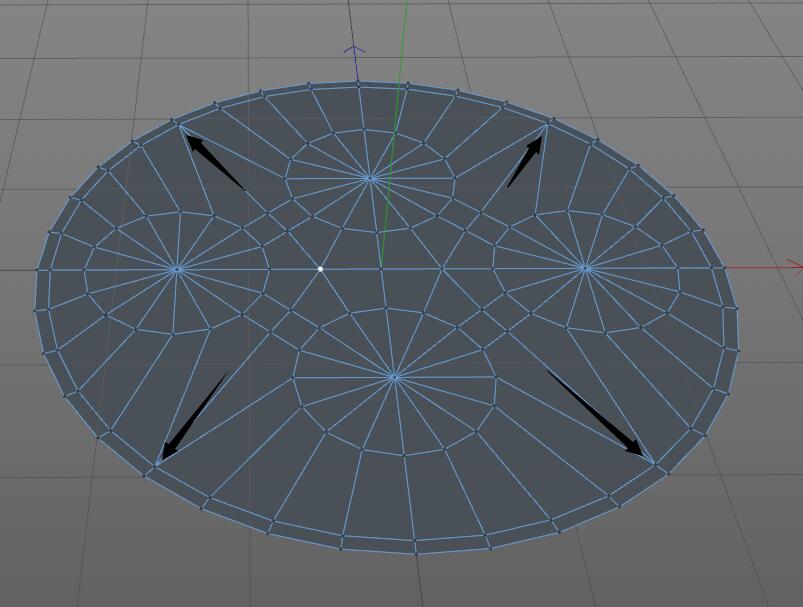

2.C 掉并连接加删除成一个多边形,再桥接面, 【R 站洪瑞】C4D 建模教程:平面内多按钮布线方案

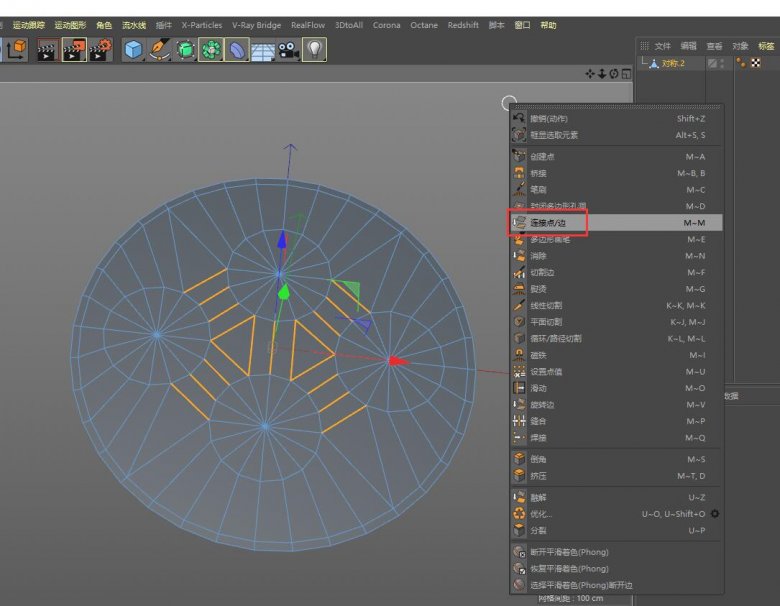

3.如图选线并执行连接点/边
PS:处理模型上的三角面首先想到的是延着三角面的一边中点去加线,所以想到如下图选线去连接点/边

【R 站洪瑞】C4D 建模教程:平面内多按钮布线方案

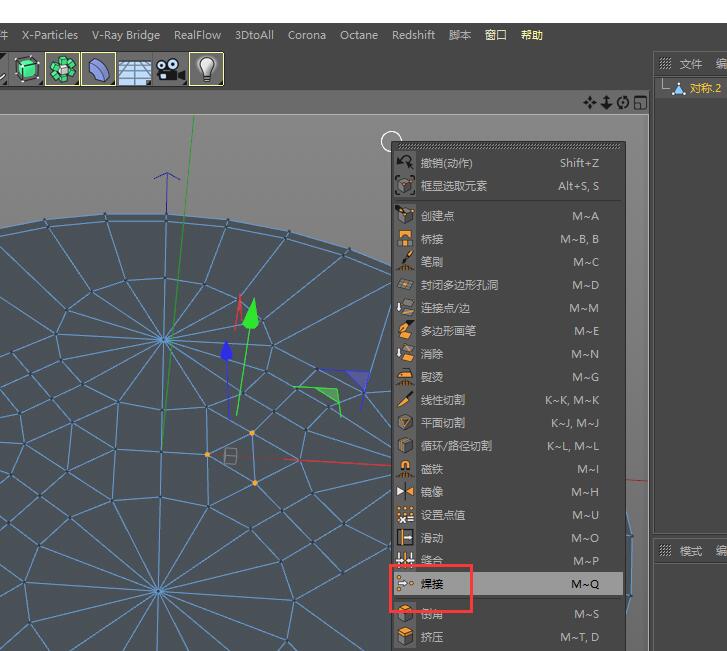

4.如图选中三个点,右键执行焊接,焊接到三个点的几何中心位置。左侧同样处理

【R 站洪瑞】C4D 建模教程:平面内多按钮布线方案

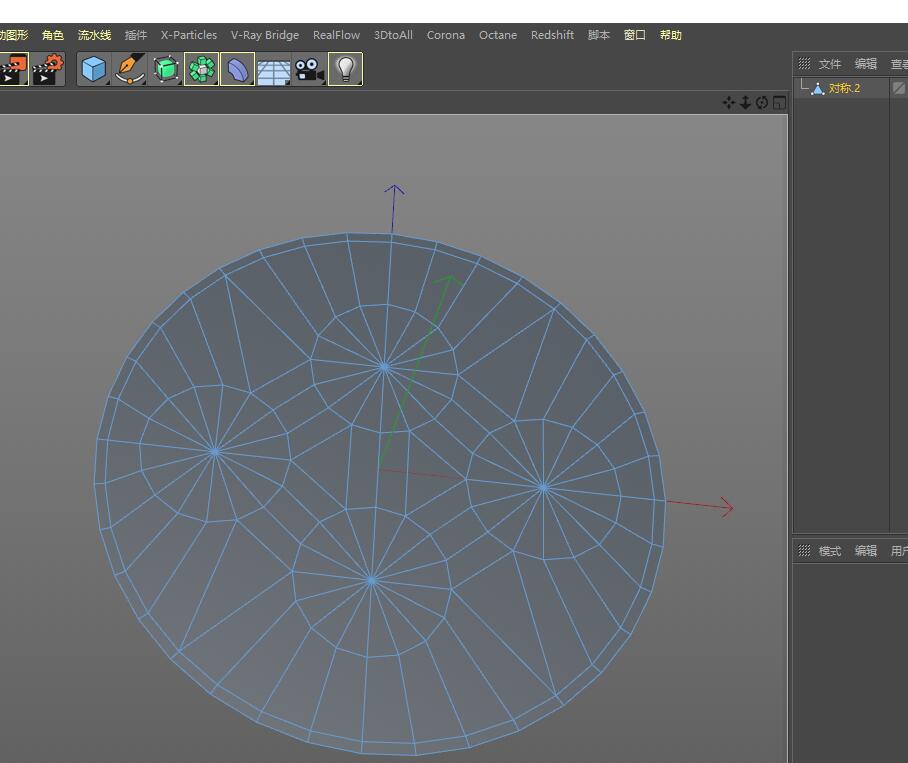

5.如下图布线

【R 站洪瑞】C4D 建模教程:平面内多按钮布线方案

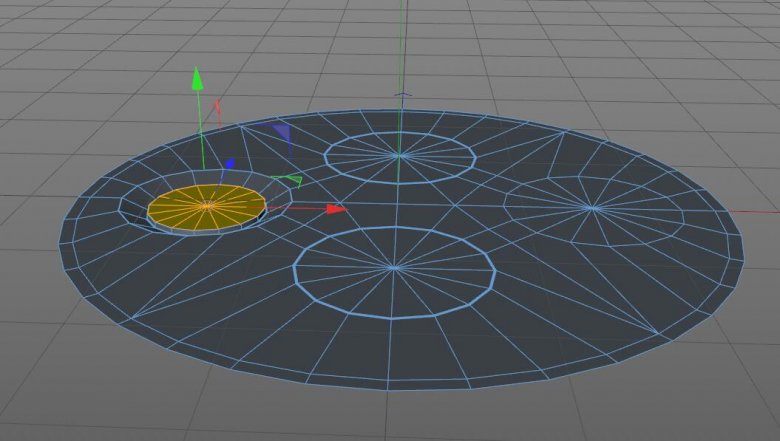

6.如图处理内部细节

【R 站洪瑞】C4D 建模教程:平面内多按钮布线方案

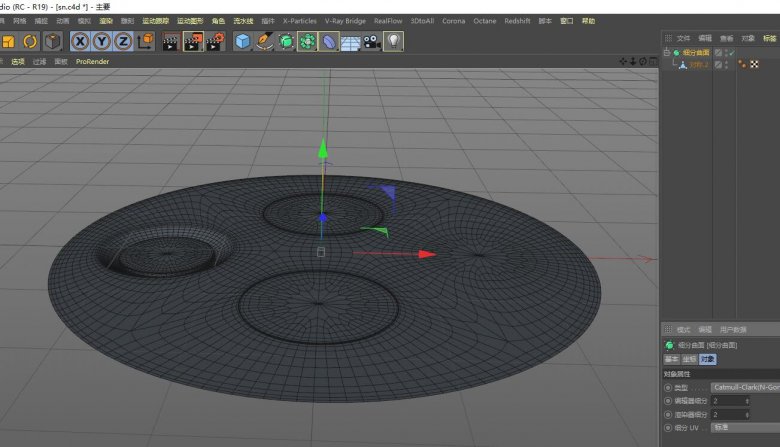

7.添加细分曲面

【R 站洪瑞】C4D 建模教程:平面内多按钮布线方案





总结

平面按钮的布线,都是将按钮以圆盘摆好位置,然后桥接上面,如果外环是一个圆,内部按钮就要尽量对称分布,缺少的可以去暂时补齐进行布线。

PS:我会在下一篇文章去谈该模型圆角处的排孔一体化建模。
