CINEMA 4D入门 (52):C4D 画笔样条spline 使用技巧(2) 闭合、断开、合并、焊接样条

样条 Mr.R 2年前 (2017-10-16) 3569次浏览 已收录 0个评论 扫描二维码



闭合样条



通过上一节,我们绘制的心型,细心的小伙伴可能已经发现,这个样条并没有闭合。

如果样条没有闭合的情况下,我们使用挤压工具等操作就可能会出现各种问题,那么怎么将样条闭合呢?

闭合曲线:
CINEMA 4D入门 (52):C4D 画笔样条spline 使用技巧(2) 闭合、断开、合并、焊接样条 - R站|学习使我快乐! - 1

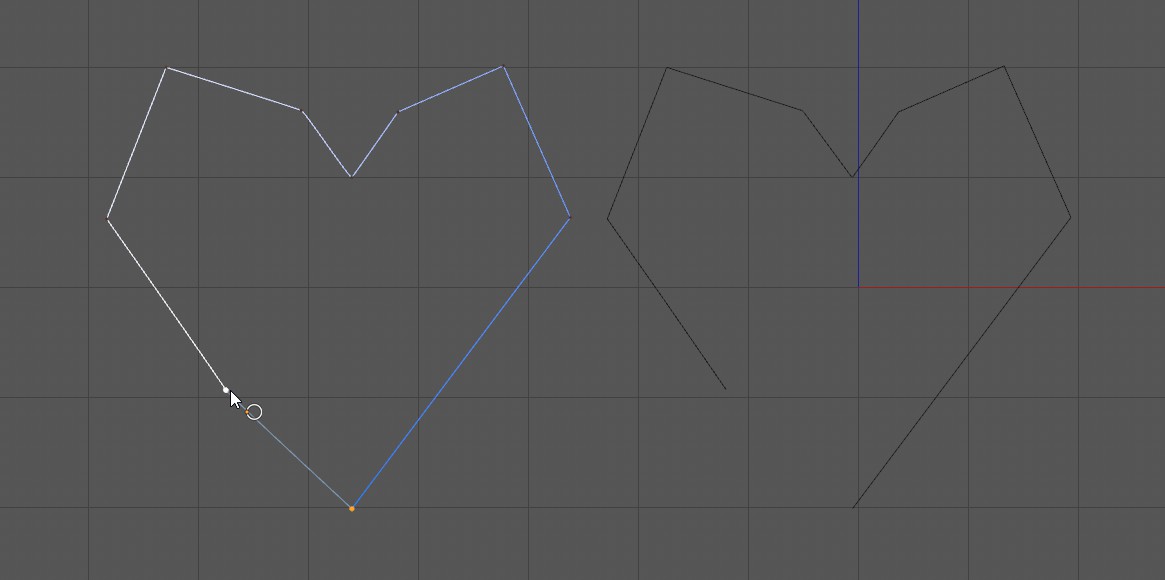

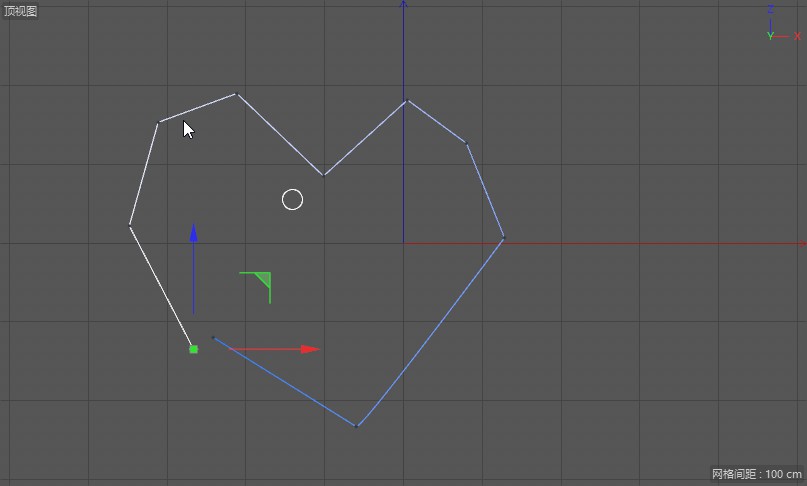

方法一:我们可以通过使用画笔工具,先将鼠标移动到节点上,当节点变成白点的时候,点击画笔工具,会自动连接节点并继续绘制,

然后移动鼠标到结束的店上,光标会多出一个闭合圆圈的标识,这时候单击鼠标左键,即刻闭合曲线。



闭合样条

CINEMA 4D入门 (52):C4D 画笔样条spline 使用技巧(2) 闭合、断开、合并、焊接样条 - R站|学习使我快乐! - 2

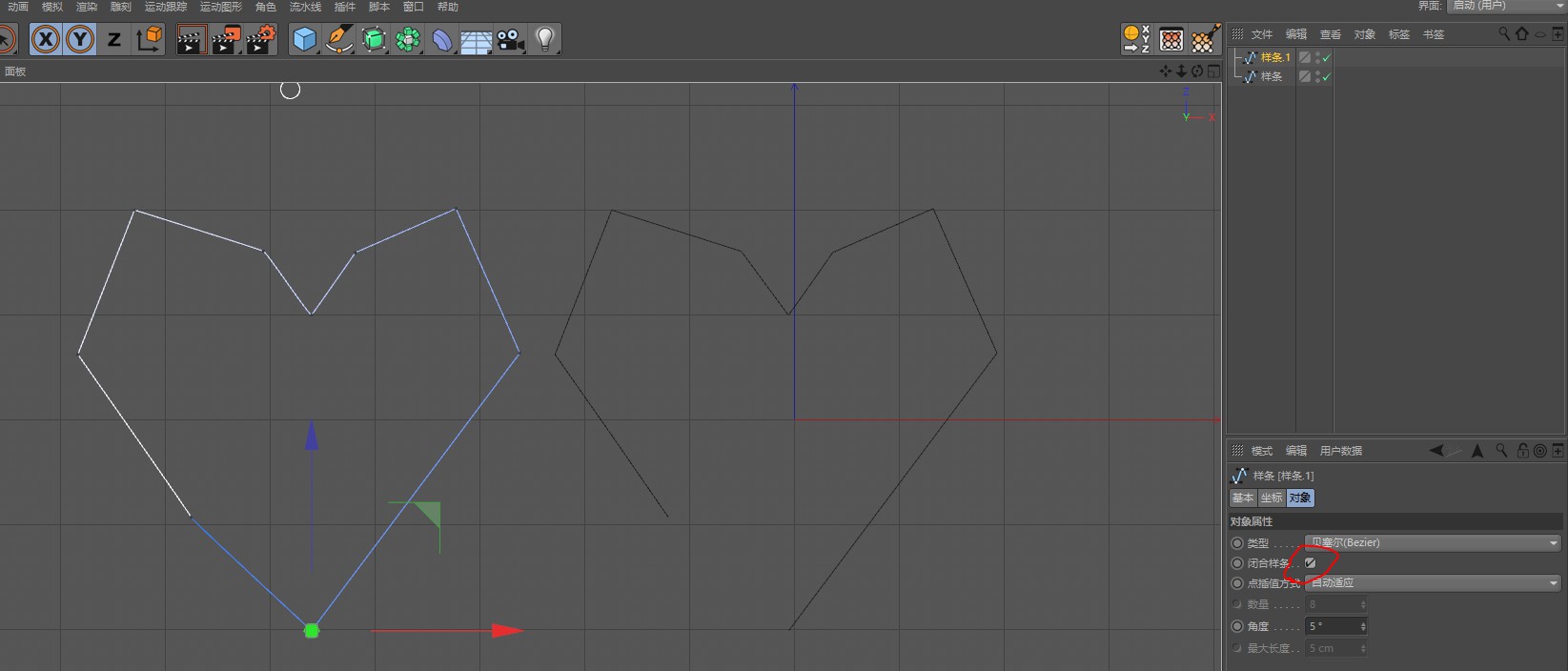

方法二:还有一招更简单,就是在对象面板上直接选中样条,点击属性面板上的闭合样条即可。



断开样条(闭合):



断开点连接:

CINEMA 4D入门 (52):C4D 画笔样条spline 使用技巧(2) 闭合、断开、合并、焊接样条 - R站|学习使我快乐! - 3

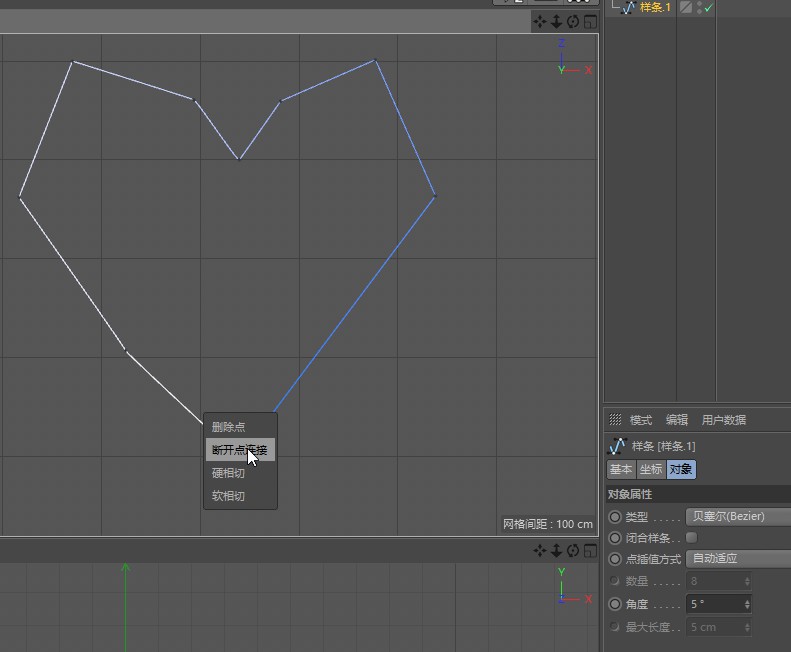

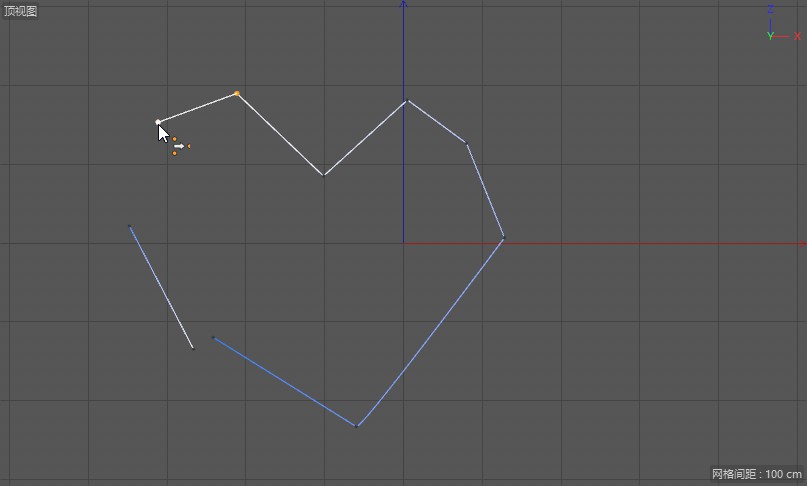

方法一:在样条画笔模式下,右键单击样条上的点,断开点链接。

CINEMA 4D入门 (52):C4D 画笔样条spline 使用技巧(2) 闭合、断开、合并、焊接样条 - R站|学习使我快乐! - 4

PS:通过上面的操作,被断开的点,实际上还是重合在一起的,移动其中一个点,才能看的出断开后的样子!同时你的样条属性闭合样条后面的勾已经被取消了。



断开分段:

CINEMA 4D入门 (52):C4D 画笔样条spline 使用技巧(2) 闭合、断开、合并、焊接样条 - R站|学习使我快乐! - 5

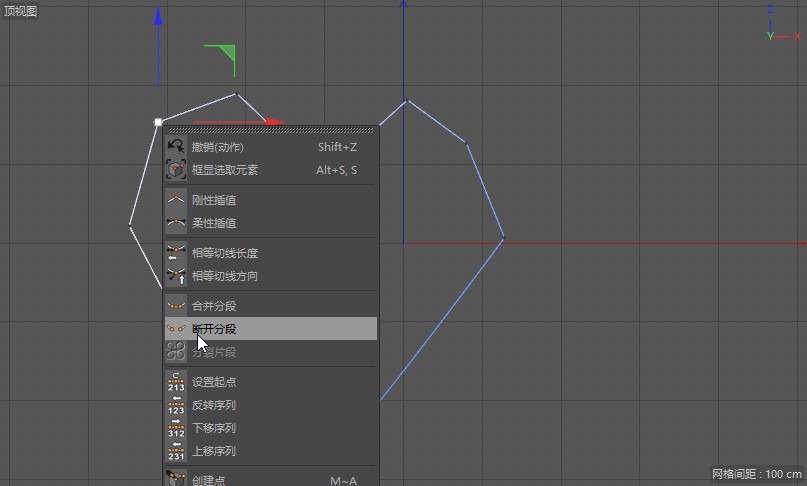

方法二:在选择工具模式下,右击样条上的点,断开分段

CINEMA 4D入门 (52):C4D 画笔样条spline 使用技巧(2) 闭合、断开、合并、焊接样条 - R站|学习使我快乐! - 6

PS: 使用断开分段后,被断开的分段,会保留中间的点,但连接两边的线会被删除。



合并分段:

CINEMA 4D入门 (52):C4D 画笔样条spline 使用技巧(2) 闭合、断开、合并、焊接样条 - R站|学习使我快乐! - 7

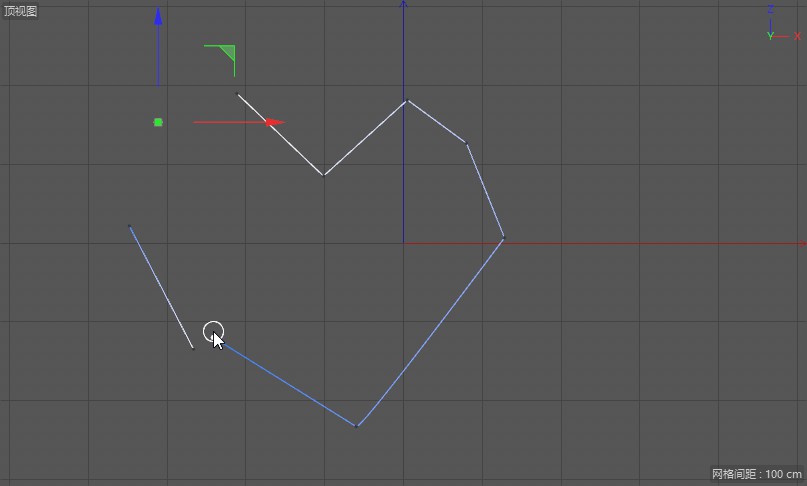

通过上的断开分段操作,但是我们只想断开一边的线条,另外一边将他连接上应该怎么办呢?

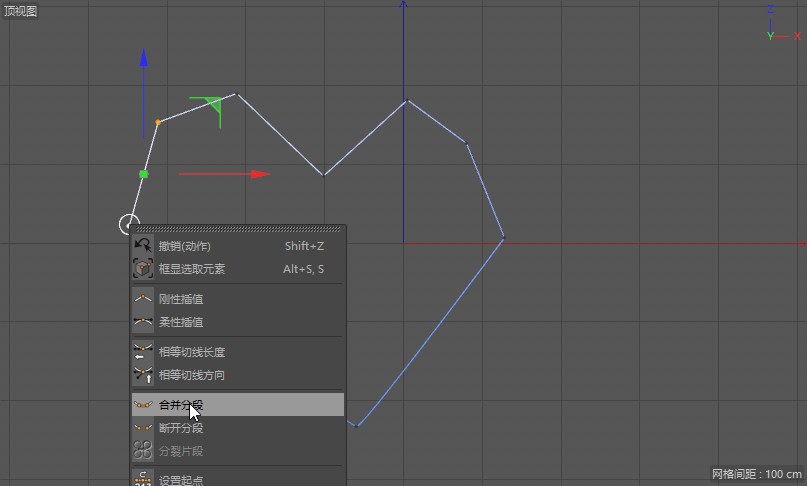

方法一:选中需要连接上的两个点,也就是样条的两边的端点,右键–合并分段。

CINEMA 4D入门 (52):C4D 画笔样条spline 使用技巧(2) 闭合、断开、合并、焊接样条 - R站|学习使我快乐! - 8



焊接:

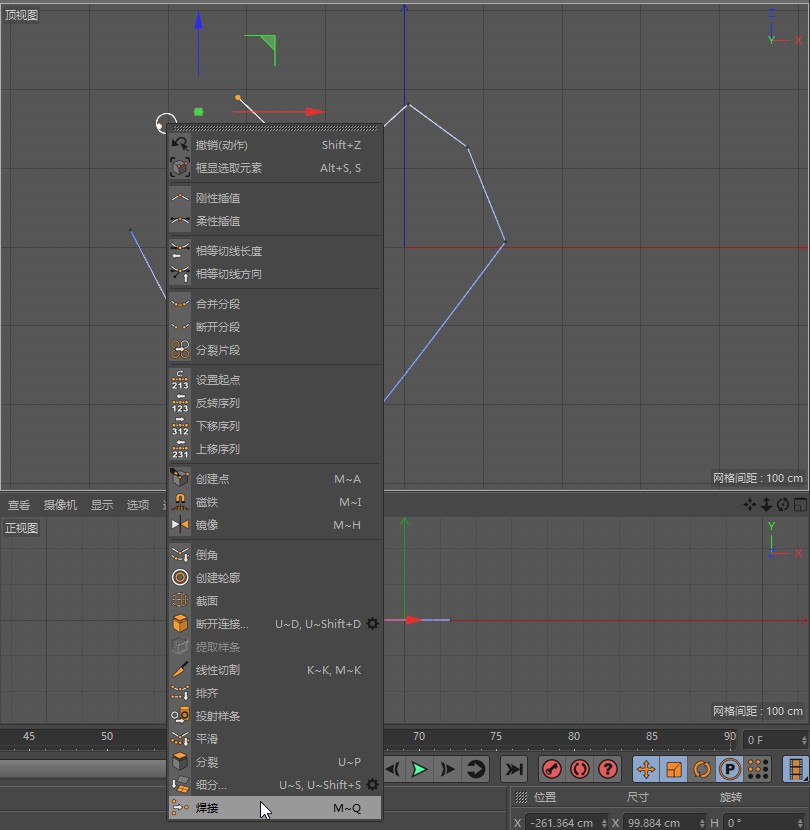

当然我们还可以用焊接工具来完成,也是选中两个端点,右键–焊接

CINEMA 4D入门 (52):C4D 画笔样条spline 使用技巧(2) 闭合、断开、合并、焊接样条 - R站|学习使我快乐! - 9

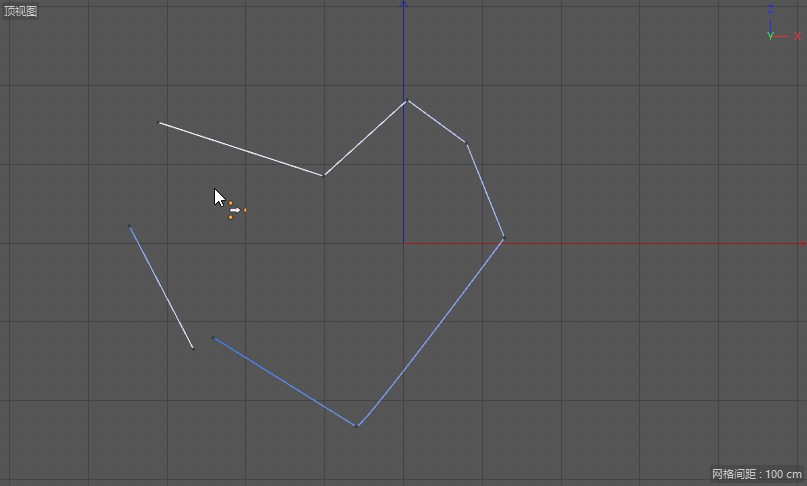

将鼠标移动到某个端点,鼠标指针会出现焊接样式,点击这个点。

CINEMA 4D入门 (52):C4D 画笔样条spline 使用技巧(2) 闭合、断开、合并、焊接样条 - R站|学习使我快乐! - 10

PS:焊接后会删除另外一个点,所以可能会导致样条形状发生变化。所以在使用的时候,希望大家多多注意。
