我将介绍一种三角化四边形网格制作蜂巢结构的办法。

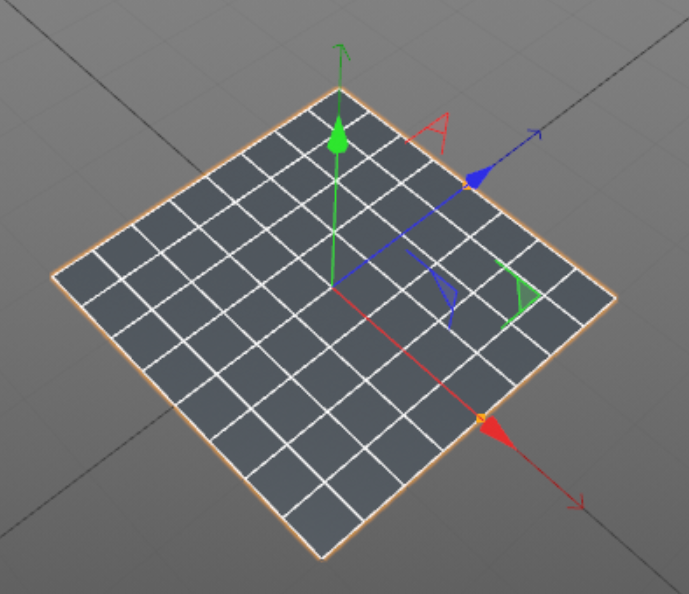

第一步,建立四边形网格:

NURBS 硬曲面建模宝典 - 一种三角化四边形网格制作蜂巢结构的办法

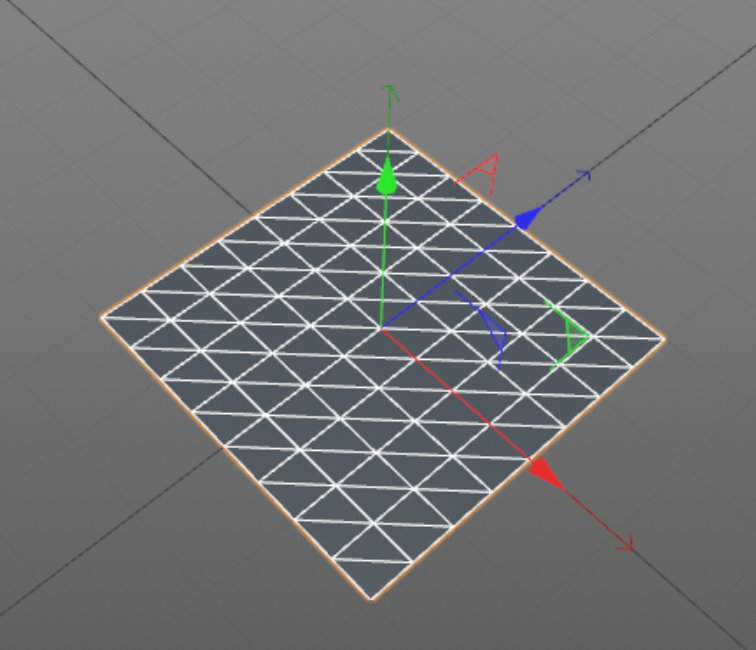

第二步:三角化四边面NURBS 硬曲面建模宝典 - 一种三角化四边形网格制作蜂巢结构的办法

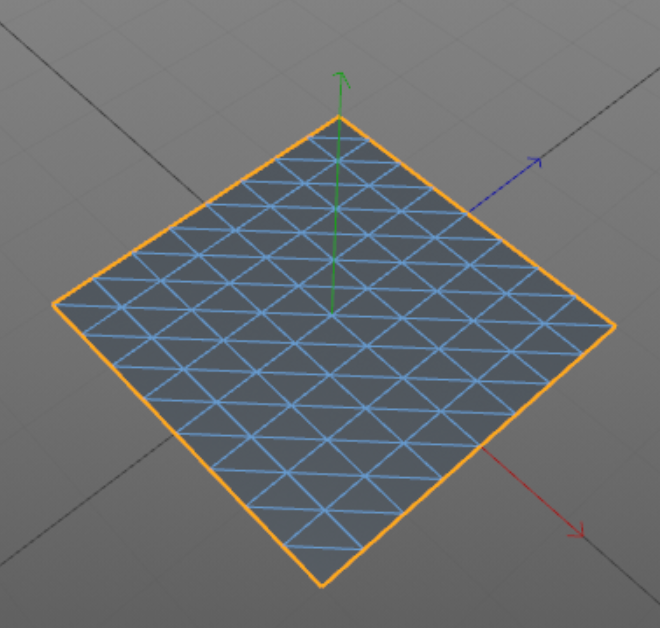

第三步:利用循环选择选择边界

NURBS 硬曲面建模宝典 - 一种三角化四边形网格制作蜂巢结构的办法

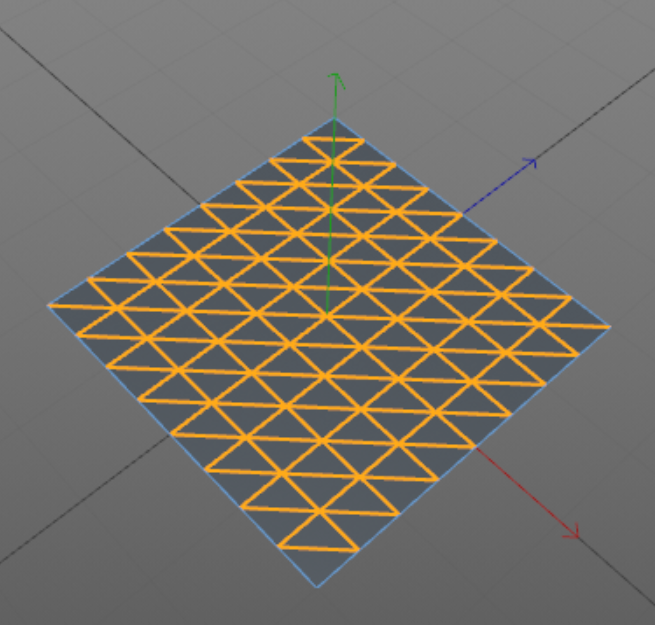

第四步,反选设置选集NURBS 硬曲面建模宝典 - 一种三角化四边形网格制作蜂巢结构的办法

第五步,细分四边面一次

NURBS 硬曲面建模宝典 - 一种三角化四边形网格制作蜂巢结构的办法

第六步,消除原来的选集

NURBS 硬曲面建模宝典 - 一种三角化四边形网格制作蜂巢结构的办法

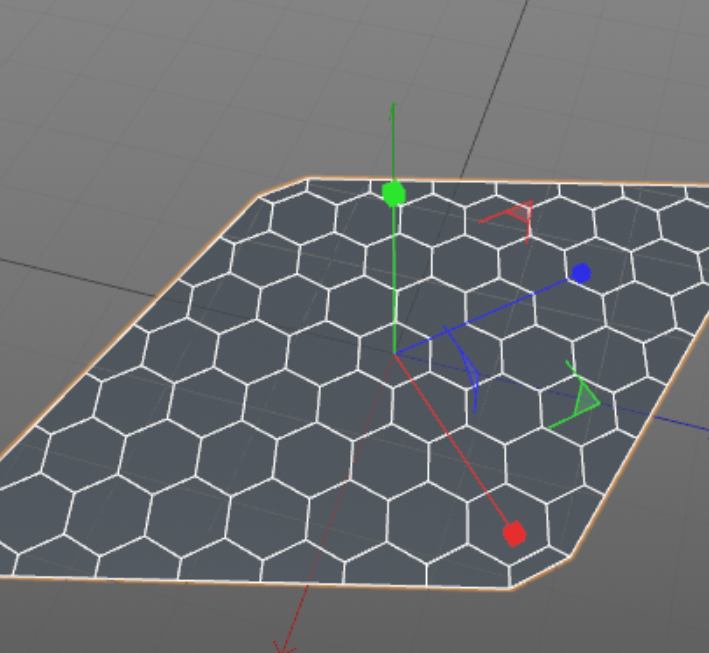

第七步,旋转对象轴,然后在对应轴向缩放

NURBS 硬曲面建模宝典 - 一种三角化四边形网格制作蜂巢结构的办法

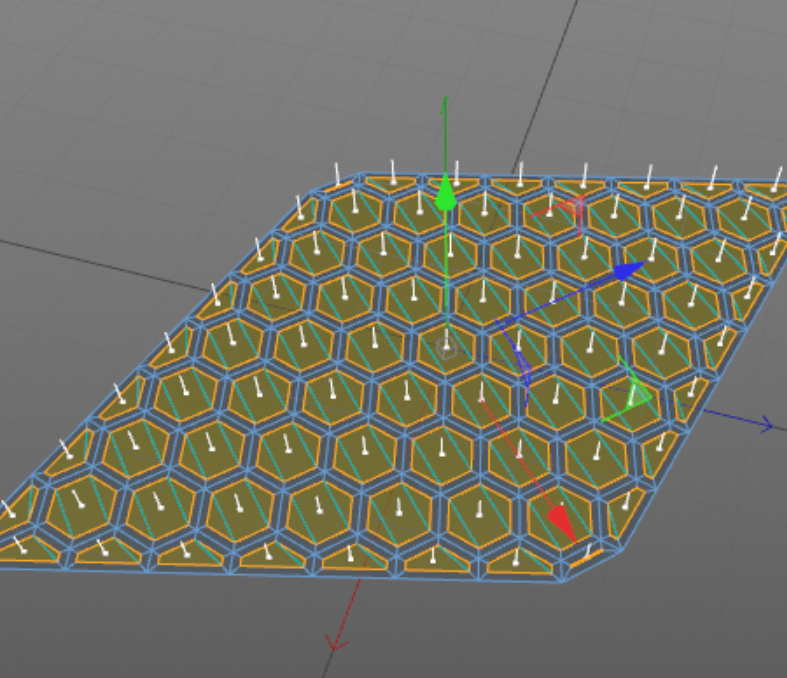

第八步,不保持群组向内挤压

NURBS 硬曲面建模宝典 - 一种三角化四边形网格制作蜂巢结构的办法

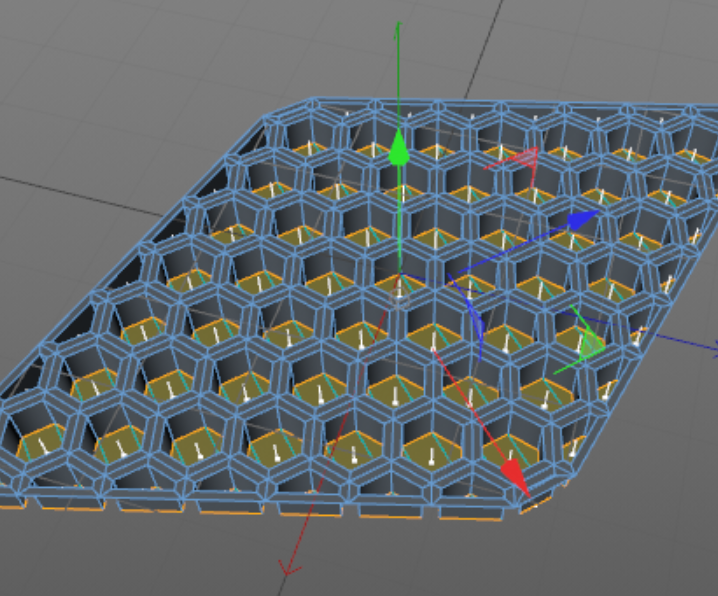

第九步,向下挤压

NURBS 硬曲面建模宝典 - 一种三角化四边形网格制作蜂巢结构的办法

到此完成蜂巢结构。

你可以利用选择来切割自己所需要的形状。
